數控銑床對刀是加工精度控制的關鍵工序，通過建立刀具與工件坐標系的準確位置關系，確保加工尺寸的精確性。對刀操作直接影響零件的加工質量和生產效率，是數控操作中必須掌握的核心技能?，F(xiàn)代數控銑床配備激光對刀儀、接觸式測頭等先進設備，對刀精度可達±0.001毫米，重復定位精度±0.002毫米，為高精度加工提供可靠保障。

一、對刀基礎原理與坐標系建立

1、工件坐標系建立是對刀操作的前提，需要確定工件在機床中的精確位置。工件坐標系原點通常設在工件的幾何中心或基準角，原點選擇要便于編程和測量。機床坐標系是固定不變的參考系，工件坐標系是相對于機床坐標系的偏移量，通過G54-G59指令設定坐標系偏移值。

2、刀具長度補償建立刀具端面與參考平面的位置關系，補償值存儲在刀具補償寄存器中。標準對刀操作中，參考平面通常設在工件表面或?qū)Ｓ脤?duì)刀塊上，對刀精度要求±0.005毫米以內。刀具半徑補償用于修正刀具實際半徑與編程半徑的差異，確保加工輪廓的準確性。

3、對刀點選擇要考慮加工工藝和測量方便性，常見的對刀點包括工件表面、孔中心、外圓邊緣等特征位置。對刀點應該易于識別和測量，避免選擇有毛刺或不平整的表面作為對刀基準。多個刀具對刀時要保持基準的一致性，減少累積誤差對加工精度的影響。

二、手動對刀操作的詳細步驟

1、Z軸對刀是建立刀具長度補償?shù)年P(guān)鍵步驟，操作時先將主軸轉速設置為200-500轉/分鐘。使用塞尺法對刀時，選擇0.1毫米厚度的塞尺，刀具與工件表面接觸時塞尺剛好能夠抽動。記錄此時的Z軸坐標值，在刀具補償表中輸入相應的長度補償值，建立刀具與工件的Z向位置關系。

2、X軸和Y軸對刀確定刀具中心與工件坐標系的平面位置關系。使用尋邊器進行平面對刀時，尋邊器接觸工件邊緣產生偏擺信號，尋邊器精度通常為±0.02毫米。分別接觸工件的X向和Y向邊緣，記錄接觸點坐標，計算工件坐標系原點位置，在G54等坐標系設定界面輸入偏移值。

3、圓形工件或圓孔對刀采用打表法或探針?lè)?，通過測量圓形特征的中心位置確定坐標。使用千分表打表時，表針擺差控制在0.02毫米以內，多次測量取平均值提高對刀精度。探針對刀通過自動測量程序完成，測量點數一般為4-8個，系統自動計算圓心坐標和半徑值。

三、自動對刀系統的應用與優勢

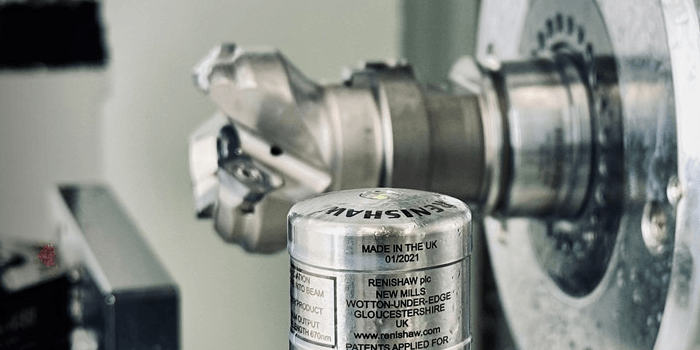

1、激光對刀儀是現代數控銑床常用的自動對刀設備，通過激光束檢測刀具直徑和長度。激光對刀精度可達±0.001毫米，測量時間2-5秒，對刀效率比手動方式提高80%以上。系統自動識別刀具類型，建立刀具數據庫，實現刀具參數的自動管理和調用。

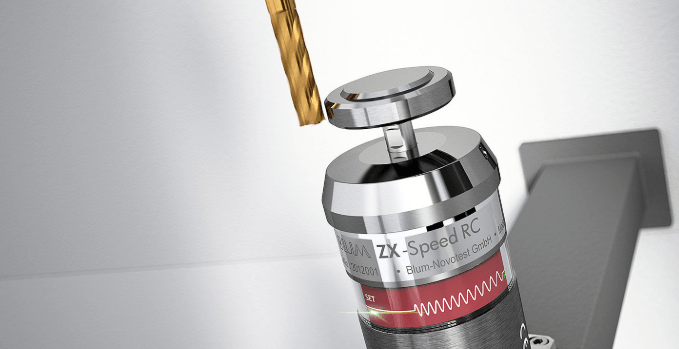

2、接觸式測頭對刀適用于各種材質的刀具，包括陶瓷和涂層刀具。測頭通過機械接觸檢測刀具位置，接觸力控制在0.1-1牛頓范圍內，避免對精密刀具造成損傷。測頭系統集成紅外線傳輸技術，實現無線信號傳輸，減少線纜干擾和磨損問題。

3、在機測量系統將對刀功能擴展到加工過程監控，實現刀具磨損和破損的實時檢測。系統通過比較刀具實際尺寸與標準值的差異，判斷刀具狀態并發出預警信號。刀具磨損檢測精度±0.005毫米，及時更換磨損刀具避免廢品產生，提高加工質量和效率。

四、不同加工情況的對刀策略

1、粗加工對刀注重效率和穩定性，對刀精度要求相對較低，通常±0.05毫米即可滿足要求。使用大直徑立銑刀或面銑刀時，刀具跳動檢查尤為重要，主軸端面跳動控制在0.01毫米以內。粗加工階段重點關注刀具與工件的安全間隙，避免刀具與夾具或工件發生碰撞。

2、精加工對刀要求高精度和高重復性，對刀精度需要達到±0.002毫米。使用小直徑精密刀具時，注意刀具的徑向跳動和軸向跳動檢測，刀具跳動超過0.005毫米需要重新裝夾。精加工前進行刀具預熱運轉，消除熱變形對加工精度的影響。

3、多軸加工對刀涉及旋轉軸的角度基準建立，需要使用專用的角度測量設備。五軸加工中心的A軸和C軸對刀通過標準球或立方體進行校準，角度精度要求±0.001度。建立刀具中心點與旋轉中心的位置關系，確保多軸聯動加工的精度和表面質量。

五、對刀精度控制與誤差分析

1、溫度影響是對刀精度的重要因素，機床和工件的熱膨脹會導致對刀基準的變化。標準加工環境溫度控制在20±2℃，溫度變化1℃導致的線性誤差約為10微米/米。使用恒溫冷卻液保持主軸溫度穩定，減少熱變形對對刀精度的影響。

2、機床幾何精度直接影響對刀結果的可靠性，定期進行機床精度檢測和校準。主軸徑向跳動、導軌直線度、垂直度等幾何誤差會累積傳遞到對刀精度中。機床年度精度檢測發現誤差超標時需要進行幾何誤差補償，恢復機床的原始精度。

3、操作技能和經驗對手動對刀精度有顯著影響，標準化的操作流程和培訓提高對刀的一致性。建立對刀作業指導書，規范操作步驟和質量要求，新操作工對刀培訓周期不少于40小時。定期進行對刀精度驗證，通過標準件加工檢驗對刀質量。

以下是您可能還關注的問題與解答：

Q：對刀時發現刀具跳動過大如何處理？

A：首先檢查刀柄和主軸錐孔的清潔度，清除污垢和毛刺。檢查刀具裝夾是否到位，刀柄拉緊力是否足夠。如果問題依然存在，需要檢查刀具本身的制造精度和主軸軸承的狀態。刀具跳動超過公差要求時必須更換刀具或進行主軸維修。

Q：多刀具加工時如何保證對刀基準的一致性？

A：建立統一的對刀基準面，所有刀具都相對于同一基準進行對刀。使用對刀儀或固定的對刀塊作為基準，避免以工件表面作為基準。建立刀具數據庫記錄每把刀具的補償值，確保刀具更換后能夠快速恢復正確的位置關系。

Q：自動對刀系統出現故障時的應對措施？

A：準備手動對刀的備用方案，包括尋邊器、塞尺、千分表等工具。檢查對刀系統的傳感器和電氣連接是否正常，清潔光學元件和機械部件。聯系設備供應商進行技術支持，同時培訓操作人員掌握多種對刀方法，確保生產連續性。

Q：如何建立適合企業的對刀標準和流程？

A：根據產品精度要求制定對刀精度標準，明確不同加工類型的對刀方法和質量要求。建立對刀作業指導書和檢查表，規范操作流程和驗證方法。設立對刀精度驗證程序，定期使用標準件檢驗對刀質量。培養專業的對刀技術人員，建立技能認證和考核機制。

數控銑床對刀技術的掌握需要理論知識與實踐經驗的結合，通過系統的學習和反復練習才能達到熟練程度。隨著數控技術的發展，自動對刀系統將更加普及和智能化，但基礎的對刀原理和手動操作技能仍然是數控操作人員必備的核心能力。企業應該建立完善的對刀標準和培訓體系，確保對刀質量的穩定性和一致性，為高質量的數控加工奠定堅實基礎。
