三坐標龍門式結構作為精密測量設備的主流架構之一，憑借其獨特的機械設計和優越的測量性能，在現代制造業中占據重要地位。這種結構形式不僅能夠提供出色的測量精度和穩定性，還具備良好的剛性和承載能力。本文將深入分析龍門式三坐標測量機的結構特點、技術優勢和適用范圍，為企業選型提供專業參考。

一、龍門式結構的基本構成與技術特征

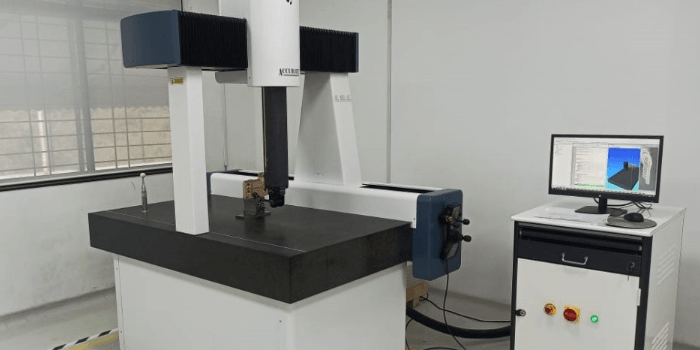

1、龍門式三坐標測量機采用雙立柱支撐橫梁的經典框架結構，橫梁跨度通常在1000-4000毫米范圍內。立柱采用優質鑄鐵或花崗巖材質制造，機械剛性比懸臂式結構提高40%-60%，有效抑制測量過程中的振動和變形。

2、導軌系統多采用高精度直線導軌或氣浮導軌，直線度精度可達到0.5微米/米。Y軸橫梁在雙立柱上移動，Z軸滑枕在橫梁上運行，這種設計確保了三個坐標軸的運動精度和重復性。

3、驅動系統配置伺服電機和高精度光柵尺，分辨率通常達到0.1微米級別。測量精度按照ISO10360標準，長度測量誤差可控制在L+1.5微米以?xún)?nèi)，其中L為測量長度單位為毫米。

二、龍門式結構的核心技術優勢

1、承載能力是龍門式結構的突出優勢，工作臺承重能力通常在500-5000公斤范圍內，遠超橋式或懸臂式結構。這種設計特別適合測量大型重載工件，如汽車車身、航空發動機殼體等復雜零部件。

2、測量空間利用率高，有效測量范圍可達到機器外形尺寸的70%-80%。典型的龍門式三坐標測量機，測量范圍可達3000×2000×1500毫米，滿足大型工件的全尺寸檢測需求。

3、熱穩定性能優異，采用恒溫控制系統后，溫度波動可控制在±0.5℃以?xún)?nèi)。機器結構對溫度變化的敏感性較低，線膨脹系數補償精度達到95%以上，確保長期測量精度的穩定性。

三、適用的精密測量場景分析

1、汽車制造業是龍門式三坐標測量機的主要應用領域，特別適用于車身沖壓件、發動機缸體、變速箱殼體等大型零部件的尺寸檢測。測量項目包括孔距、平面度、圓度等幾何公差，精度要求通常在±0.01-0.05毫米范圍內。

2、航空航天行業的復雜結構件測量是龍門式結構的典型應用場景。機翼骨架、發動機葉片、起落架等關鍵部件需要進行三維輪廓掃描和幾何尺寸驗證，測量精度要求達到±0.005毫米級別。

3、模具制造行業對龍門式三坐標測量機需求量大，主要用于大型注塑模具、沖壓模具的型面檢測和裝配精度驗證。測量?jī)?nèi)容包括型腔尺寸、分模面配合精度、導向裝置同軸度等關鍵參數。

四、關鍵性能參數與技術指標

1、靜態精度是衡量龍門式測量機性能的重要指標，包括單軸定位精度、重復性精度和空間測量精度。高端設備的單軸重復性可達到±0.8微米，體積精度符合MPE公式計算結果。

2、動態性能參數包括最大移動速度、加速度和測量速度。典型的龍門式測量機移動速度可達300-800毫米/秒，測頭觸發速度控制在5-20毫米/秒范圍內，確保測量效率和精度的平衡。

3、環境適應性指標涵蓋溫度范圍、濕度要求和抗振能力。標準配置下工作溫度范圍為18-22℃，相對濕度45%-75%，地面振動頻率應低于10赫茲，振幅小于2微米。

五、選型配置與應用建議

1、根據工件尺寸確定測量范圍，建議預留20%-30%的余量以適應未來需求變化。對于超大型工件，可選擇移動式龍門結構或分段測量方案，保證測量精度的同時降低設備成本。

2、測頭配置根據測量要求選擇，接觸式測頭適用于尺寸測量，掃描測頭用于輪廓檢測，激光測頭處理薄壁或軟質材料。多測頭自動更換系統可提高測量效率50%以上。

3、軟件功能需要支持CAD數模比對、統計分析和報告生成等功能。高級軟件包還應具備自適應掃描、智能路徑規劃和在線測量補償?shù)裙δ?，提升自?dòng)化程度。

以下是您可能還關注的問題與解答：

Q：龍門式三坐標測量機與橋式結構相比有什么優勢？

A：龍門式結構在承載能力、測量范圍和結構剛性方面明顯優于橋式結構。承重能力提升3-5倍，適合大型重載工件測量，且Z軸行程更大，可測量高度較大的工件。

Q：如何確定龍門式測量機的測量精度是否滿足要求？

A：主要參考MPE值（最大允許誤差），通常表示為MPE=A+L/K的形式，其中A為固定誤差，L為測量長度，K為比例系數。還需考慮工件公差要求，測量不確定度應小于公差的1/3-1/5。

Q：龍門式測量機的維護成本高嗎？

A：相對于結構復雜性，龍門式測量機的維護成本適中。主要維護項目包括導軌潤滑、氣源凈化、溫度控制系統維護等。年維護成本約為設備價值的3%-5%，低于精密加工設備。

Q：什么情況下不適合選擇龍門式結構？

A：當測量工件尺寸較?。ㄩL(zhǎng)度小于500毫米）、對測量速度要求極高、或者安裝空間受限時，橋式或懸臂式結構可能更合適。另外預算有限的情況下也可考慮其他結構形式。

龍門式三坐標測量機憑借其出色的結構剛性、大測量范圍和高承載能力，在精密制造領域發揮著不可替代的作用。選擇合適的龍門式測量設備需要綜合考慮工件特征、精度要求、生產節拍和投資預算等多個因素。隨著制造業向高精度、大型化方向發展，龍門式結構將繼續保持其技術優勢和市場地位。
