攻螺紋用的夾具

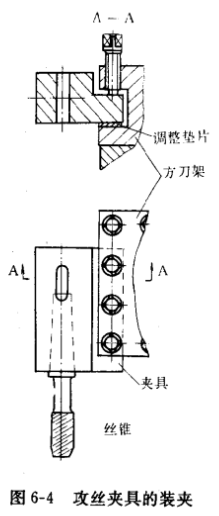

為了能將絲錐固定在車床刀架上,我們?cè)O(shè)計制造了圖6-4所示的夾具。

夾具由45鋼制成,前端有一個莫氏3#錐孔,用以安裝絲錐或鉆夾頭的錐尾。錐孔后部作一腰圓形通孔,其作用是可用楔鐵沖出裝在錐孔中的絲錐或鉆夾頭。
夾具的底面及外側面在平面磨床上磨出,并使之與錐孔軸線平行,以便在機床上找正時作為測量基準之用。
攻螺紋用的夾具由思誠資源網整理編輯,你還可以了解EROWA夾具的價格
為了能將絲錐固定在車床刀架上,我們?cè)O(shè)計制造了圖6-4所示的夾具。
夾具由45鋼制成,前端有一個莫氏3#錐孔,用以安裝絲錐或鉆夾頭的錐尾。錐孔后部作一腰圓形通孔,其作用是可用楔鐵沖出裝在錐孔中的絲錐或鉆夾頭。
夾具的底面及外側面在平面磨床上磨出,并使之與錐孔軸線平行,以便在機床上找正時作為測量基準之用。
